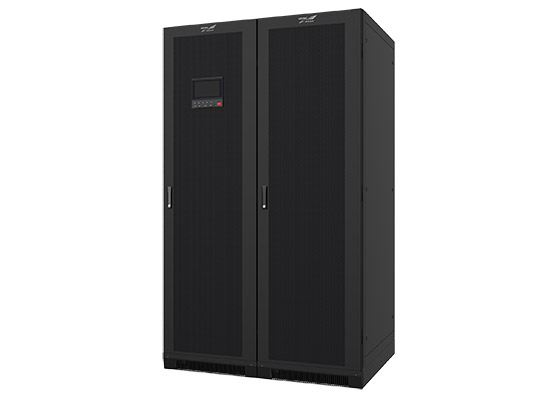

数据中心和设施3相UPS

设计理念




YTM 系列三进三出 UPS@30kW 模块，采用先进的三电平逆变技 术，从部件到整机采用可靠的冗余设计，具有高效率、高功率密度、 易于扩展、按需扩容和占地面积小等优点，为负载提供可靠、稳定、 纯净的绿色电能。







产品简介

■模块功率：30kVA/kW 机柜容量：

■120/150kVA/kW

■额定电压：220/230/240Vac（L-N）

■额定频率：50/60Hz 拓扑结构：双变换在线式

■拓扑结构：双变换在线式




应用领域




教育、科研、医疗、能源、通信等行业




节能化绿色高效





绿色电源节能设计 采用 IGBT 整流技术，超低输入电流谐波，消除对电网污染，减少 功率因数补偿、谐波治理成本，降低线缆损耗，同时既保护负载， 也保护电网。 输入功率因数大于 0.99，提高电能利用率，减少 UPS 前端配电损 耗，降低客户投入成本。




优异指标效率提升 整机效率高达 96%，极大的节省了能耗（UPS 自身热耗和空调耗 能），减少运行成本。 输出功率因数 1.0，同等设备投入成本，获得更大有功输出，具备 更高性价比，满足不同应用场景对高输出功率因数需求。 创新型 W-ECO（Wise-ECO）智能经济模式，实现“UPS+APF” 功能，整机效率高达 99%，输入电流谐波低于 5%，有效净化电网。







智能化可靠友好







■智慧化可靠设计 智能识别充电状态，“自动休眠”有效延长电池寿命




■电池节数配置范围支持 ±14~±23 节 智能集显功能，主机的控制面板可查阅并机系统内的全部产品数据




■智能录波功能，可记录故障前后数个周期的关键模拟及数字信号，有效提高系统维护时效性




■支持易损器件与备品备件的资产管理




■风机自动除尘，保障模块有效散热




■开关机双键组合，软硬结合双重防护




■EPO 按钮带防护盖紧急关断，防误操作设计，安全双升级

●超强电网适应性

超宽的市电输入范围，能适应不同使用环境的电网范围

避免市电与电池的频繁切换，延长蓄电池工作寿命

●标准机柜 统一更显专业

成熟黑标准机柜，整体排列简洁大方更显专业

机柜前后网孔设计，与机房设备完美匹配，提高美观度

●专业电磁屏蔽 可靠的电磁兼容特性

通过机构和公司的专业电磁兼容测试，包括传导、抗扰度等专项内容，电磁兼容特性优异，可以适合高频通信、广电声像系统场合的专业应用

降低、避免各类干扰，保证电网纯净

特别防护技术设计，让设备重要控制电路时刻处于“电磁屏蔽室”之中，专业更放心

●超强带载能力

允许三相负载 100% 不平衡，负载适应性强，系统可靠性高

过载 105% 可长期运行不断电，保障设备安全正常运行

●自主技术智能电池管理系统

级智能电池管理技术，可对电池进行自动测试，提高电池的可靠性和使用寿命

具有电池组无风险放电管理功能

电池温度补偿功能，延长电池寿命

●功能强大的触摸屏显示界面

大尺寸彩色触摸屏设计，更符合人体工程学与设计美学

开关机双键组合，软硬结合双重防护

丰富的液晶屏显示及 LED 指示

人机界面友好，贴近客户使用习惯，软件功能丰富，便于用户信息读取及操作

智能化、高靠谱设计方案

■双DSP操纵，数据处理方法精准快速

■键入、导出、旁通、维护保养旁通、充电电池隔离开关全维护

■PCB板具有防水、除霉、防耐腐蚀涂敷，不惧极端自然环境

■具有ECO方式和EPO作用

■单独风管设计方案，加快排热，确保重要元器件使用寿命

■智能化电风扇变速，减少噪声，确保离心风机使用寿命

■智能化系统电池休眠作用，确保充电电池使用期限

翠绿色电源

■全部元器件均符环境保护RoHS规范

■靠谱的电磁兼容测试特点，根据部门验证

■键入功率因素>0.99，键入谐波电流≤5%

产品简介

■短路容量：20/30/40kVA

■供电风格：三进单出

■键入工作电压:138~475Vac

■负载工作能力:125%负载10min

■输出电压:220Vac

■选零配件：SNMP卡并机卡协义变换卡

强力电力网场景适应能力

■导出标准配置隔离变压仪，强力的负载工作能力和耐冲击、短路故障工作能力，可用多种繁杂自然环境和负荷

■超高的电流键入范畴，能满足不一样应用条件的工作电压范畴，轻轻松松解决不利于我们身体健康配电自然环境

■融入发电机组做为沟通交流源键入，合理防护前面不当要素，防止电力网环境污染

卓越性能出色指标值

■较大可适用四机并接，系统软件容积随便扩大

■适用并机公用锂电池组，降低成本费资金投入

■适用并机沉余，扩充、双母线槽等方式的运用

智能化通信内存插槽信息内容方便快捷传送

■标准配置RS485、3路干接点导出、EPO，选装SNMP卡、并机卡、协义变换卡

■多种多样通讯方式，完成UPS视频监控系统
