数据中心和设施3相UPS

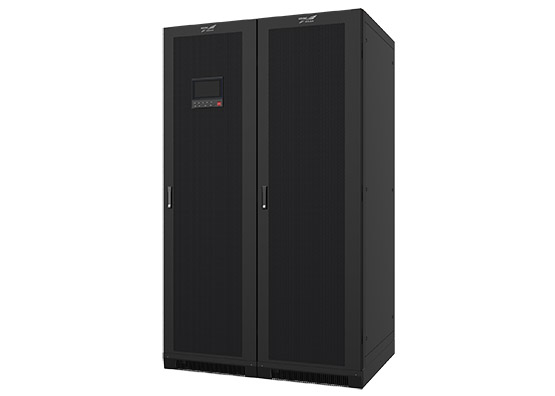

YTM 系列三进三出 UPS

设计理念

YTM 系列三进三出 UPS@30kW 模块，采用先进的三电平逆变技术，从部件到整机采用可靠的冗余设计，具有高效率、高功率密度、 易于扩展、按需扩容和占地面积小等优点，为负载提供可靠、稳定、 纯净的绿色电能。

产品简介

模块功率：30kVA/kW 机柜容量：120/150kVA/kW

额定电压：220/230/240Vac（L-N）

额定频率：50/60Hz 拓扑结构：双变换在线式

应用领域

教育、科研、医疗、能源、通信等行业

节能化绿色高效

绿色电源节能设计

 采用 IGBT 整流技术，超低输入电流谐波，消除对电网污染，减少 功率因数补偿、谐波治理成本，降低线缆损耗，同时既保护负载， 也保护电网。 输入功率因数大于 0.99，提高电能利用率，减少 UPS 前端配电损 耗，降低客户投入成本。

优异指标效率提升

整机效率高达 96%，极大的节省了能耗（UPS 自身热耗和空调耗 能），减少运行成本。 输出功率因数 1.0，同等设备投入成本，获得更大有功输出，具备 更高性价比，满足不同应用场景对高输出功率因数需求。 创新型 W-ECO（Wise-ECO）智能经济模式，实现“UPS+APF” 功能，整机效率高达 99%，输入电流谐波低于 5%，有效净化电网。

智能化可靠友好

智慧化可靠设计

能识别充电状态，“自动休眠”有效延长电池寿命 电池节数配置范围支持 ±14~±23 节 智能集显功能，主机的控制面板可查阅并机系统内的全部产品数据 智能录波功能，可记录故障前后数个周期的关键模拟及数字信号，有效提高系统维护时效性 支持易损器件与备品备件的资产管理 风机自动除尘，保障模块有效散热 开关机双键组合，软硬结合双重防护 EPO 按钮带防护盖紧急关断，防误操作设计，安全双升级

● 成熟黑标准机柜，整体排列简洁大方更显专业

● 机柜前后网孔设计，与机房设备完美匹配，提高美观度

● 系统控制通信双冗余，告别单点故障，有效提高系统运 行的优异性，更好的保护用户负载

● 智能风机冗余设计，容错能力强，保障设备持续带载， 可靠性升级 数字化高密度 Digital & High Density 全数字互联 在线扩容更灵活 同步无障碍 安全有保证

● 单柜大容量 300kVA，占地面积仅 0.5 平米，结构设计 更加优化，为客户大幅节省机房面积，减少土地投资

● 可支持上下进线，满足现场不同需求

● 主机与电池配置保护装置，为系统双重可靠保护

● 模块端子精选高强度材料，保证模块可靠热插拔 高

功能齐全的触摸显示屏表明页面

●大容量五颜六色显示屏设计方案，更合乎人体工学与设计色彩，实际操作个性化

●自动开关机烃基组成，硬软融合双向安全防护；防操作失误设计方案，安全性更新

●丰富多彩的液晶显示屏表明及LED信号灯表明该机运作模式及工作中主要参数，协助真实的能量流动态拓扑结构，清楚形象化

●工业触摸屏友善，接近用户应用习惯性，APP功能丰富，有利于客户信息获取及实际操作

●智能化录波作用，可以纪录常见故障前后左右数周期时间键入、导出等电源电路的波型信息内容，迅速分辨问题点，减少维护保养难度系数，提升维护保养高效率

强悍的可充电电池调节专业能力

●可充电电池长短可用±14~±24节可调，避免可充电电池常见问题伤害电脑操作系统运行，快速去除常见问题可充电电池，减少设备维修保养時间

●可可用拔打电话自启动功效，一旦电压修补就可以自动式连接耗电量机械设备

●可用电池温度赔付功效、可以用来管控锂电池溫度，进行可充电电池电瓶充电温度补偿，提升可充电电池应用限期

灵活组网方案多种多样通讯

●具备各种各样通信管控方式，包括：RS232通信、SNMP通讯、ModBus通信、BMS通讯、可编干接点通信等各种各样通信方式

●可编干接点功效：可以根据顾客自身对输入、导出来干接点通信的规定，撰写干接点数据信号，达到买家定制化规定

贴心方案设计变频调速器功效

●一套机械设备二种适用范围，减少一套变频调速器成本费用

●I/O可50/60Hz转换，不容易再为机械设备输出功率与电力网工作频率不匹配而

智能化系统离心通风机四维方案设计

●负载响应式网站，各种各样方法智能化系统调节传动比，此外降低总体噪音，为消费者搭建绿色舒适的办公环境

●溫度自调节，提升离心通风机应用限期，进一步提高总体效率高，降低损耗

●风道自除尘，不同寻常风道方案设计，避免重要pcb线路板尘土，解决相对密度高的散热问题，可设置准时除尘除灰，提升电子器件及设备的运用限期

●下电自风冷，下电时强制风冷，快速消耗余电的而且使机械设备加速致冷，节约电能，一箭双雕

科技创新锂电

●高效率能量相对密度，净重比较轻：摸组/模块规范性方案设计，可以交叉互换，且容量和净重量是铅酸蓄电池的1/3，更可用室内空间设计受限制的主要用途

●高安全系数，使用期限长：采用高安全系数、使用寿命长的磷酸铁锂锂电池芯（电瓶充电循环次数做到5000次）及使用寿命长电极、锂电池电解液方案设计，应用限期可达10年，UPS项目生命周期无需更换电池

●高可靠，强稳定：采用可靠的摸组/模块机械加工工艺和保障机制，确保锂电池芯和摸组的工作标准电压的内电阻一致性，做到系统软件开发备电要求，提高机械设备可

可靠性

单独智能化系统电瓶检测系统软件

●方位在线监测汽车电瓶电压、电总流量、溫度、内电阻，可靠的测量方法，依据统计分析的数据分析，进行锂电池的智能化运维管理方案

●强悍的安裝适应力，布线简洁，给消费者干净整洁清爽的计算机机房地理环境

●监控录像机集信息的搜集、分析、存储、呈现、消息提醒为一体，进行锂电池集中监控与管理方案，可设置4组可充电电池检验，可充电电池数做到500节

           建议配置模块数≥ 2 个；

               本系列产品标配并机功能；

               规格指标变动恕不另行通知。
